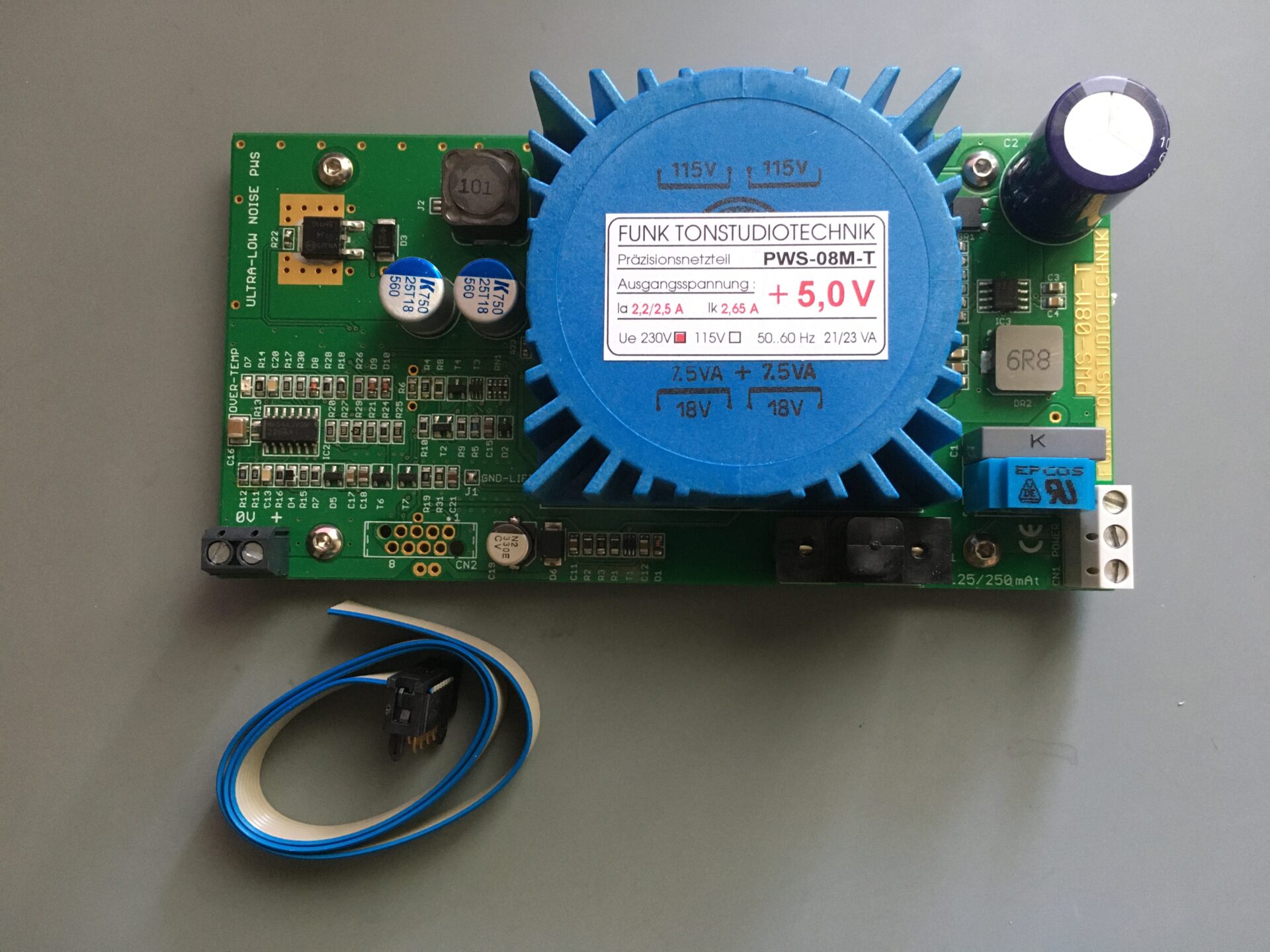

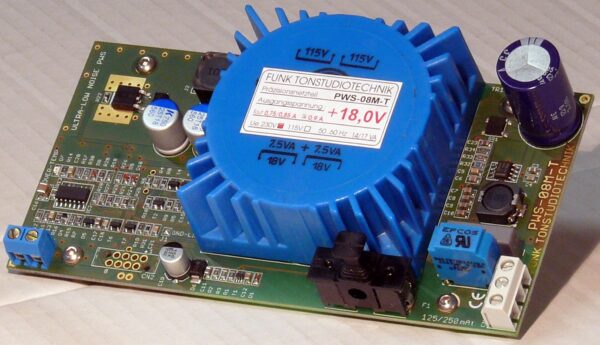

Beskrivning
Extremt lågbrusig och stabil spänning med hög precision
Välj mellan olika spänningar – för inbyggnad
En extern strömförsörjning för inbyggnad eller som ersätter enklare switchade strömförsörjare (Wall-Mart/vägg AC/DC adapter) för att lämna en jämn och fin likspänning för att förbättra ljudet i många försteg, som DAC, nätverksswitchar och phonosteg.
Nätenheten har transformator och lämnar en bra stabiliserad linjär utspänning.
PWS-5V (2,1 A)
PWS-9V (1,4 A)
PWS-12V (1,15 A)
PWS-15 V (0,85 A)
PWS-18V (0,75 A)
Kretskort mått: 140 x 72 x 33 mm (LxBxH)
Inspänning: 240 V AC, 50 Hz
Intern säkring: 125 mA Trög
Inbyggd nätfilter för 240 V AC
Inbyggd toroidtransformator
Inbyggd termostat med två mätpunkter, som löser ut och återgår med automatik när temperaturen åter är under säkerhetsnivån.
Inbyggd strömbegränsning samt kortslutningssäker.
Stabil utspänning: inom 0,05 % tolerans
brusnivå under 200 nV (0,2 µV) vid 10 Hz – 1 MHz
Orange LED visar när det finns utspänning
VI HAR SJÄLVA NYTTJAT DESSA MODULER I OLIKA PROJEKT MED MYCKET BRA RESULTAT
Dokumentationen är på tyska men med lite erfarenhet så brukar det fungera bra
Här nedan en kort översättning från manualen:
Ström-LED:
För övervakningsändamål kan en kontroll-LED anslutas mellan stift 5 (+) och stift 6 (0 volt).
Spänningen på denna utgång motsvarar den interna konstanta matningsspänningen på cirka
6,8 volt vid stift 5. Ett 4,99 kΩ seriemotstånd för en LED är redan integrerat på kortet för stift 5.
Power-Over-LED:

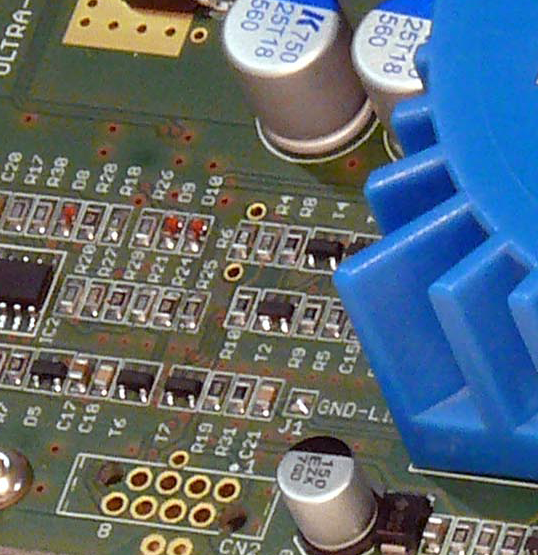

Den röda lysdioden D7 på kortet (Power Over) indikerar att termiskt skydd är aktiverat på grund av övertemperatur. Detta
kan orsakas av en alltför hög driftstemperatur hos krafttransformatorn eller utgångstransistorn.
Nätanslutning:
Nätspänningen appliceras på kretskortet via skruvplintar och kan vara mellan 210 och 260 V.
En primärsäkring, 125 mA trög, för nätspänningen är redan installerad på kortet. För matningsspänningar mellan 105 och 130 V / 60 Hz kan strömförsörjningen konverteras på undersidan genom att lödbyglarna flyttas och primärsäkringen ersätts med en 250 mA säkring. Enheten är redan utrustad med ett nätfilter för 230/115 V-matningen och består av en 2x 47 µH common-mode-drossel med en 0,1 µF X-kondensator på primärsidan.
Huvudutgångsanslutning:
Utgångsspänningarna finns tillgängliga på den 8-poliga Redfit IDC-kontakten och dessutom på två skruvplintar.

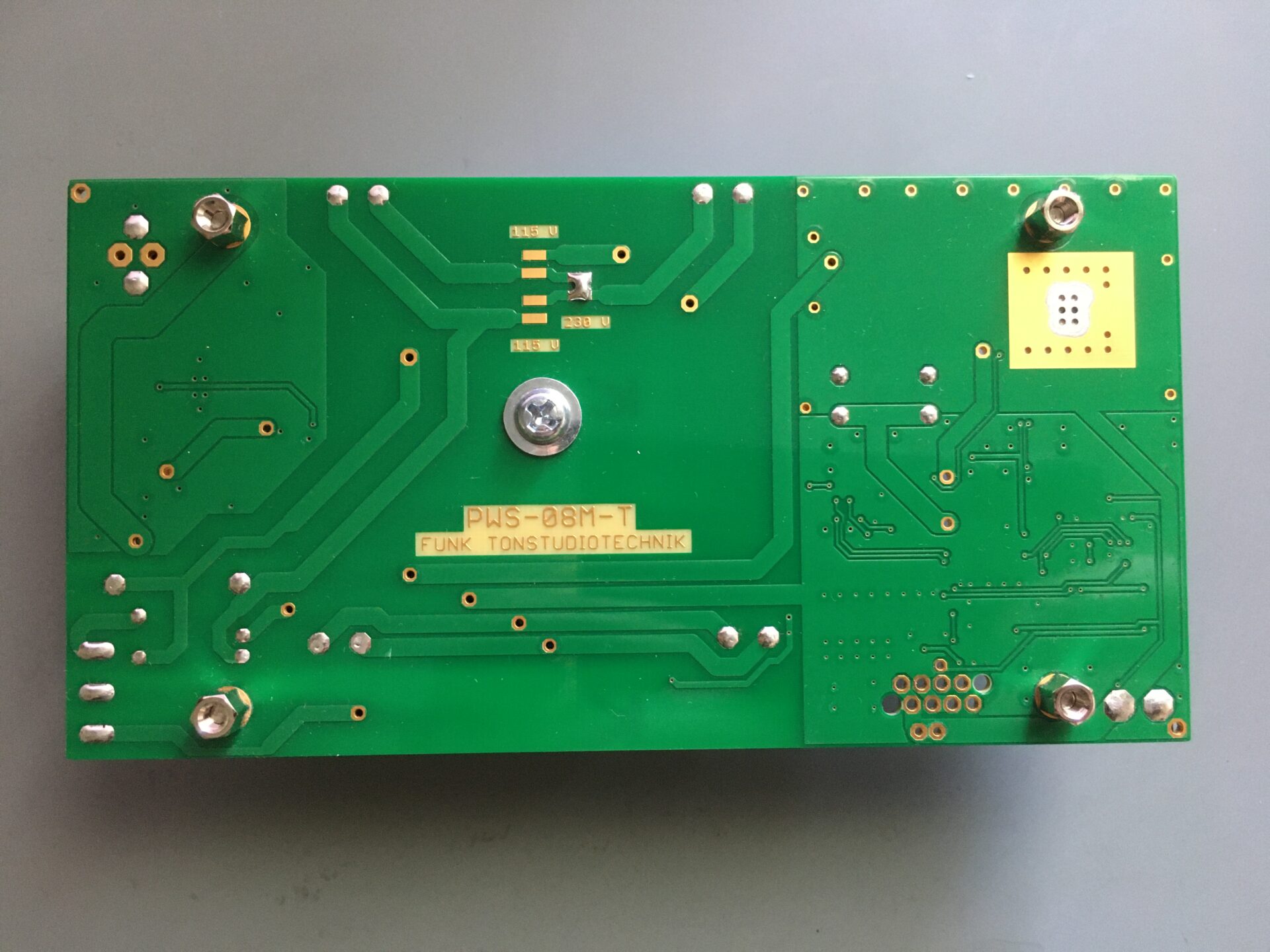

På PWS-08M-T är kretsjorden (0V) ansluten till chassit via ett RC-element och lödkoppling 1.
RC-elementet består av en parallellkrets med ett 330 Ω-motstånd och en 47 nF-kondensator.
Genom att öppna koppling 1 kan denna anslutning brytas, vilket gör att utgångsspänningen blir ”flytande”, vilket innebär att den inte längre har någon anslutning till chassit.
Mått: 140,0 mm x 72 mm x 35 (36,5) mm (längd x bredd x höjd)
